孔板、楔形流量計一樣的原理

孔板流量計、楔形流量計，屬于恒截面，變壓差型流量計。也就是說它們的概念相同

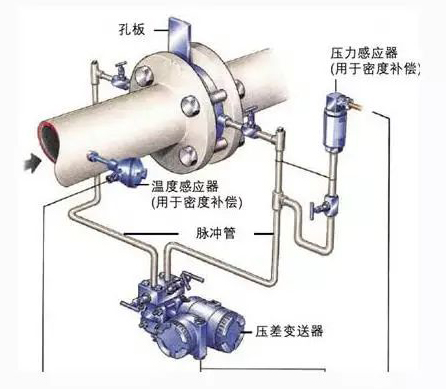

孔板流量計，就是在管道內部加裝一個中間開孔的圓板，然后測量蒸汽在孔板前后的壓力差，經過計算換算出蒸汽的流量。

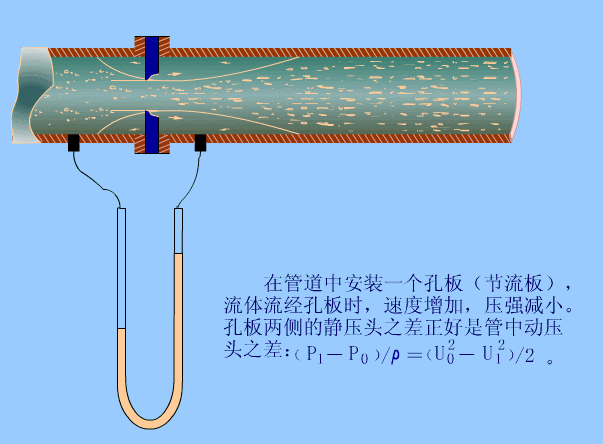

因為蒸汽的流速在節流件處（孔板）形成局部收縮，靜壓力降低，流速增加，于是在節流件前后便產生了壓差。根據流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律），流量的大小與差壓的大小存在一定的比例關系：M2∝ΔP。式中，M 為流量；ΔP 為差壓。

通過引壓管將差壓信號引入差壓變送器，差壓變送器將差壓信號送入流量積算儀，積算儀將差壓信號換算成流量信號。同時通過溫度和壓力傳感器測出蒸汽的溫度和壓力，積算儀根據當時的溫度和壓力計算出補償后的流量。

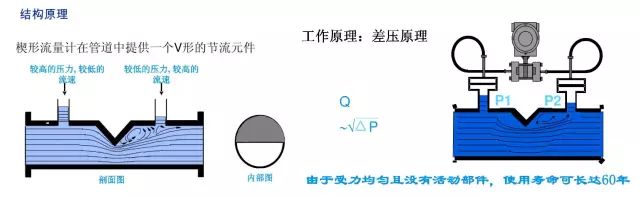

楔形流量計是流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘栞敵?，再?jīng)經專用智能流量積算儀運算后，即可獲知流量值。

孔板、楔形流量計不一樣的特點

為什么選擇孔板流量計

孔板流量計的優點:

▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，

▲適用于較大口徑管道的計量（目前口徑大于DN 600 mm 的流量計一般只能選用孔板）；

▲經久耐用；

▲標定全面；

▲價格便宜。

孔板流量計的缺點

▲對節流裝置、引壓管、冷凝罐安裝要求很高，安裝較為復雜。

▲孔板流量計整體校驗比較困難，目前只能對差壓傳感器、壓力傳感器、溫度傳感器單獨進行校驗，整體的精度難于確保。

▲孔板的結構決定了流體流經孔板時流體的靜壓明顯減小，流速顯著加大，造成流體沖刷孔板嚴重，侵蝕孔板中心的銳口金屬邊緣，致使孔板精度不斷下降。液化氣、丙烯等易氣化的液體流量測量中，流體物理形態的改變造成孔板侵蝕更加嚴重。

▲孔板的結構形式造成了流體流過孔板后有較大的靜壓損失，從整體上看孔板流量計是一個耗能較大的儀表，使機泵機械功率的損失加大，不利于裝置的能效提高，對于越來越嚴格的節能要求是一個不利因素。

為什么選擇楔形流量計

楔形流量計的優點

▲特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量;

▲測量精度不受流體介質介電常數等特性的影響和限制;

▲楔形件結構設計特殊，有導流作用，防堵塞;

▲具有流體粘度變化、溫度變化、密度變化等補償功能;

▲抗振動、抗沖擊、抗臟污、抗腐蝕;

▲具有雙向流量測量功能;

▲節能減排：楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低;

▲無運動部件、無磨損，長期使用時不需要重新標定。

楔形流量計的缺點

但相對于孔板流量計來說，楔形流量計還具有價格高、必須每臺標定等不足，無論是在設計、制造、計算，還是安裝使用等方面，楔形流量計尚缺乏相應的數據和規范。

總結：就目前而言，楔形流量計與孔板流量計共存，發揮各自的優勢，但從長遠來看，楔形流量計是新一代差壓式流量計的發展趨勢。
