飽和蒸汽流量計產品原理

智能渦街流量計的基本原理是卡門渦街原理，即“旋渦分離頻率與流速成正比”。流量計流通本體直徑與儀表的公稱口徑基本相同，如圖一所示，流通本體內插入有一個近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。當被測介質流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷產生和分離，在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明，旋渦分離的頻率與柱側介質流速成正比。

飽和蒸汽流量計產品特點

1.基于雙重檢測設計和自主算法，可提供更優的測量精度。

2.在保證±1.5%RD精度下，下限低至2m/s，量程比可擴大至1 :30。

3.基于數字信號頻譜分析技術可提供更寬的測量范圍和更高的測量精度。

4.智能數顯，可查看溫度、壓力、累積量。

5.可內置溫度壓力補償，直接顯示質量流量。

6.輸出信號4～20mA，脈沖、RS485、可選配HART協議。

飽和蒸汽流量計應用領域

廣泛應用于機械制造、電子電器、食品、冶金、化工、制藥、紡織、水處理等多個領域。

飽和蒸汽流量計技術參數

飽和蒸汽流量計流量范圍表（管道式）

注：質量流量是溫度為170℃，壓力為0.7Mpa，密度為3.6673kg/m3的飽和蒸汽質量流量。

飽和蒸汽質量表

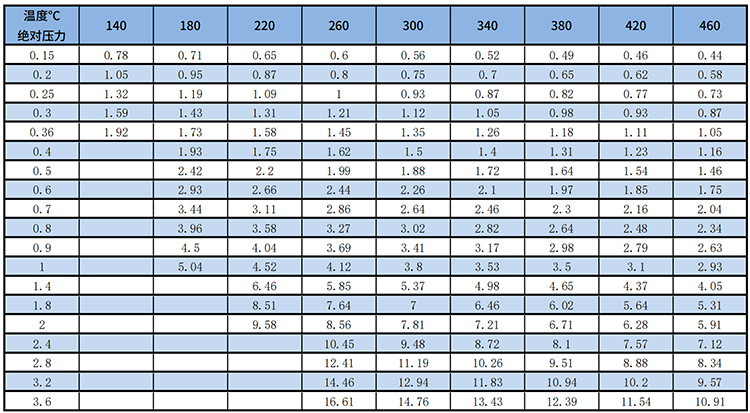

過熱蒸汽表

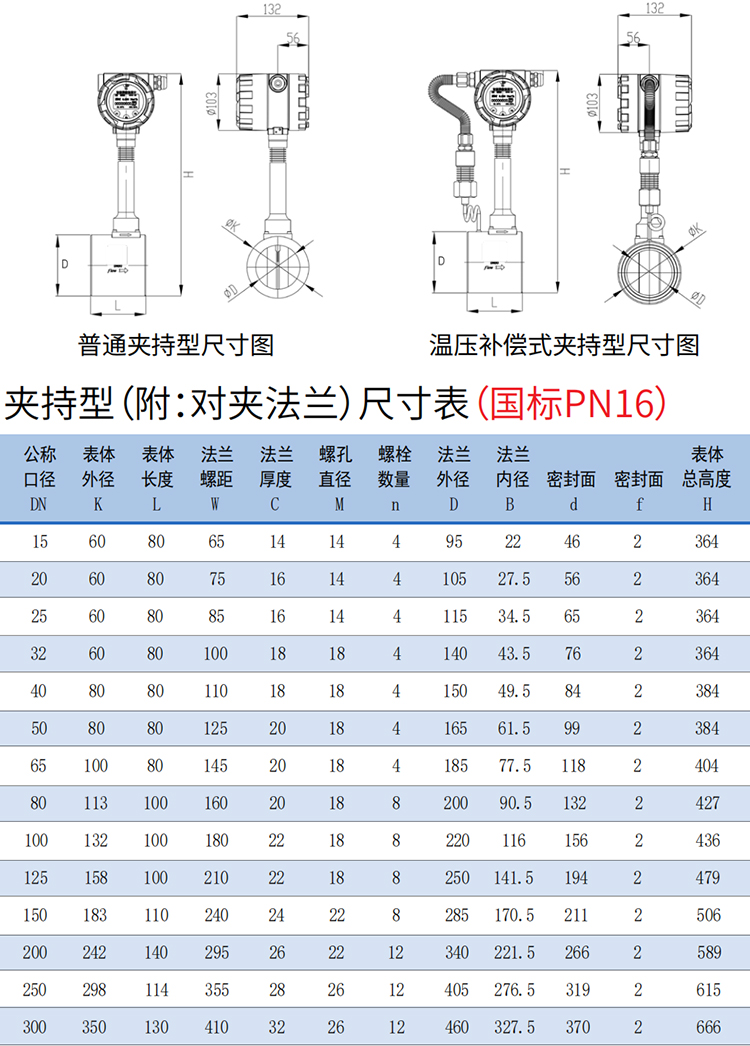

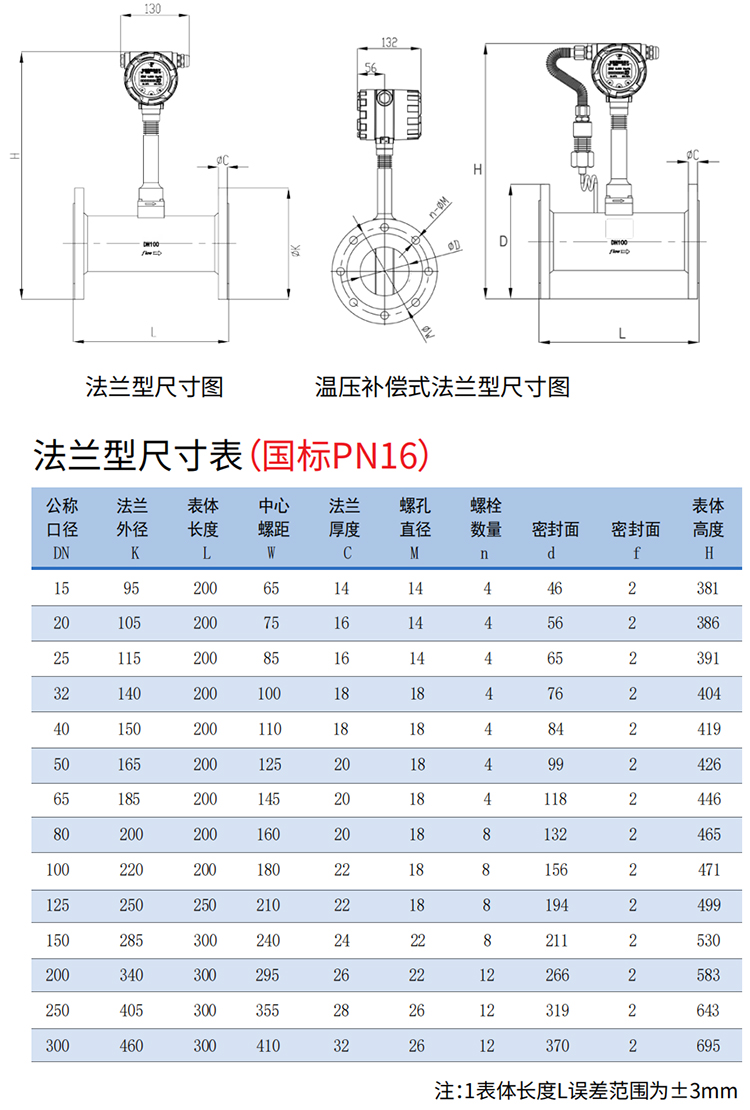

飽和蒸汽流量計尺寸表

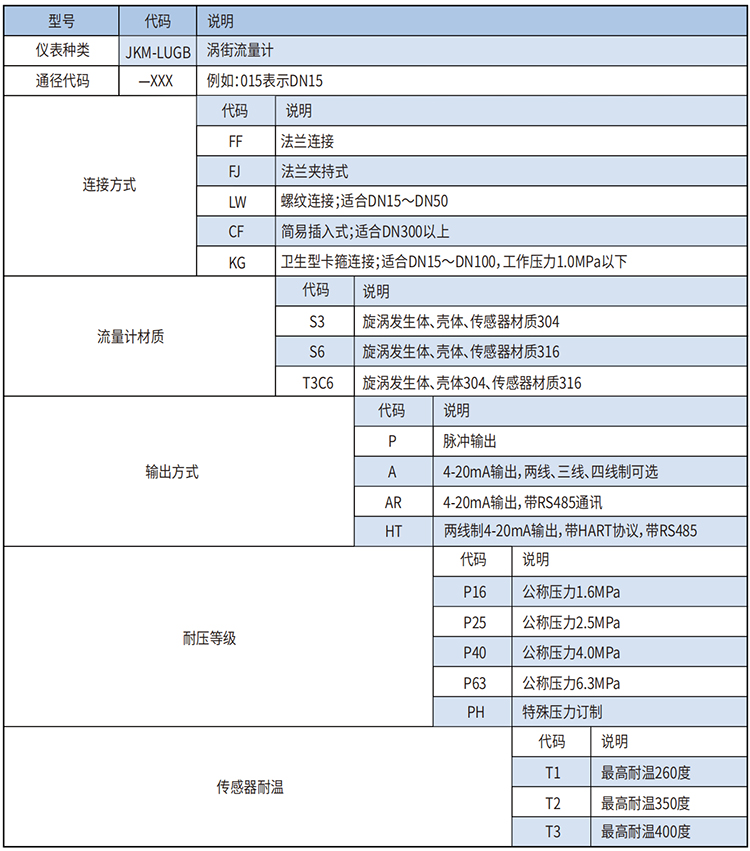

飽和蒸汽流量計產品選型
