電磁流量計顯示與實際流量不符
電磁流量計顯示值與實際流量不符是一個很常見的故障，但排查起來需要系統性的思維。這通常不是單一原因造成的，可能涉及流量計本身、安裝條件、流體特性、外部環境以及系統配置等多個方面。
為了幫助您高效地解決問題，我將在明確核心排查思路后，通過一個詳細的流程圖來指導您逐步排查，并隨后給出每個環節的詳細解釋。
核心排查思路
*先，您需要判斷問題是始終存在的固定偏差，還是波動的隨機誤差，或是近期新出現的變化。這將極大縮小排查范圍。
固定偏差（如始終偏大10%）：多與參數設置、標定系數、傳感器尺寸有關。
波動/跳動：多與流態、氣泡、干擾、接地有關。
新出現的偏差：多與電極結垢、內襯損壞、零點漂移有關。

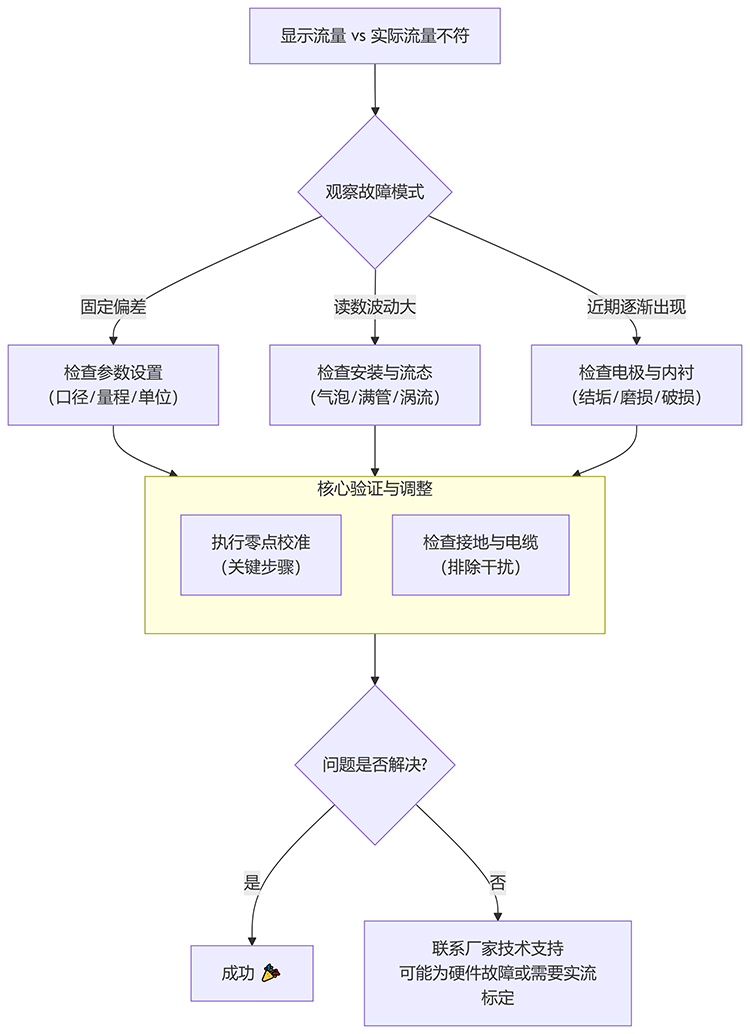

系統性排查流程圖
您可以遵循下圖的流程，從易到難進行排查：
詳細排查步驟與解決方案
1. 參數設置檢查（對應流程圖中的“固定偏差”路徑）
這是*先需要確認的，也是*容易糾正的。
傳感器口徑：檢查轉換器中設置的傳感器口徑是否與管道上安裝的傳感器實際口徑完全一致。設置錯誤會導致系統性的比例偏差。
流量單位：確認顯示流量的單位（m3/h, L/s, GPM等）是否與您期望的單位一致。
量程范圍：檢查4mA和20mA對應的流量量程上下限設置是否正確。這主要影響輸出信號，但有時也會影響顯示。
K系數/儀表系數：確認是否有人誤修改了儀表的K系數（或標定系數）。這是出廠標定的核心值，除非實流標定，否則不應更改。
2. 安裝條件與流體狀態檢查（對應“讀數波動大”路徑）
不正確的安裝是導致測量不準的*常見原因之一。
是否滿管？：電磁流量計必須滿管測量。管道未滿管、存在氣囊或液位過低都會導致測量值嚴重偏小或無規律跳動。確保流量計安裝在管道較低處，且流體方向向上攀升。
氣泡與氣穴：流體中夾帶氣泡會使測量值不穩定且偏大，因?yàn)闅怏w流速可能高于液體。檢查泵的吸入口、管道高點是否排氣充分。
直管段不足：流量計前后直管段長度不夠（通常要求前5D后2D，D為管徑），閥門、彎頭、泵等擾流件會使流速分布畸變，產生測量誤差。延長直管段是**解決辦法。
電極平面：確保傳感器的電極安裝方位正確，處于正確的水平面。
3. 電極與內襯檢查（對應“近期逐漸出現”路徑）
與介質接觸的部件狀況直接決定測量準確性。
電極結垢/污染：電極表面結垢（絕緣性垢層）會阻礙信號傳導，導致測量值偏小甚至為零。輕微結垢可能表現為信號波動。清潔電極是**方法。
內襯損壞/變形：內襯起泡、翹起、磨損會改變流通截面積，影響磁場分布，導致誤差。需更換內襯。
電極腐蝕：電極被介質腐蝕后，其表面特性改變，導致信號不穩定和偏差。需更換更耐腐蝕材質的電極。
4. 電氣與信號檢查（對應“核心驗證”環節）
接地問題（重中之重?。翰涣嫉慕拥厥且敫蓴_和噪聲的主要原因，會導致讀數劇烈跳動或無規律漂移。確保傳感器、介質、管道之間是等電位的：
金屬管道：確保流量計通過法蘭與接地良好的管道連接。
非金屬管道：必須在流量計兩端安裝接地環，并用粗導線良好接地。
電纜損傷：檢查信號電纜和勵磁電纜是否有破損、接頭是否進水或松動，屏蔽層是否完好。破損的電纜會引入強烈干擾。
外部強電磁干擾：確保動力電纜與信號電纜分開敷設，不要走在同一個橋架里。
5. 零點檢查與校準（*重要的維護操作）
原因：轉換器的電子元件可能存在溫漂或時漂，導致零點偏移。零點不準會在小流量時產生巨大相對誤差。
操作：在確保管道完全滿管且流體完全靜止（流量絕對為零） 的條件下，在轉換器菜單中執行“零點校準”操作。此操作會將當前狀態設置為0點參考。
6. *終手段：實流標定
如果以上所有步驟都無法解決問題，但您確信是流量計本身不準（例如，與水池體積或更高精度的流量計對比發現偏差），那么*后的辦法是：
在線實流標定：聯系專業機構，采用移動式標定車（如更高精度的超聲波流量計、容積式標準表）在現場進行比對標定，計算出新的儀表系數（K系數）并輸入。
返廠標定：將流量計拆下返回制造商進行標定。
通過以上系統性的排查，絕大多數“顯示與實際不符”的問題都可以得到解決。記住，良好的安裝、定期的維護（如零點檢查）和穩定的接地是保證電磁流量計長期準確運行的關鍵。
